Tryckfallsberäkning i rörnät

Från Darcy–Weisbach till dimensioneringskriterier – en metodisk genomgång av rördimensionering med genomräknat exempel.

F
Flowingo Redaktion
16 juli 2026
Tryckfallsberäkning i rörnät

Tryckfallsberäkningen är grunden för all rördimensionering: den bestämmer rördimensioner, pumpval, ljudnivåer och i förlängningen systemets energianvändning under hela dess livslängd. Den här artikeln går igenom beräkningsgången från grundekvationerna till praktiska dimensioneringskriterier, med ett genomräknat exempel.

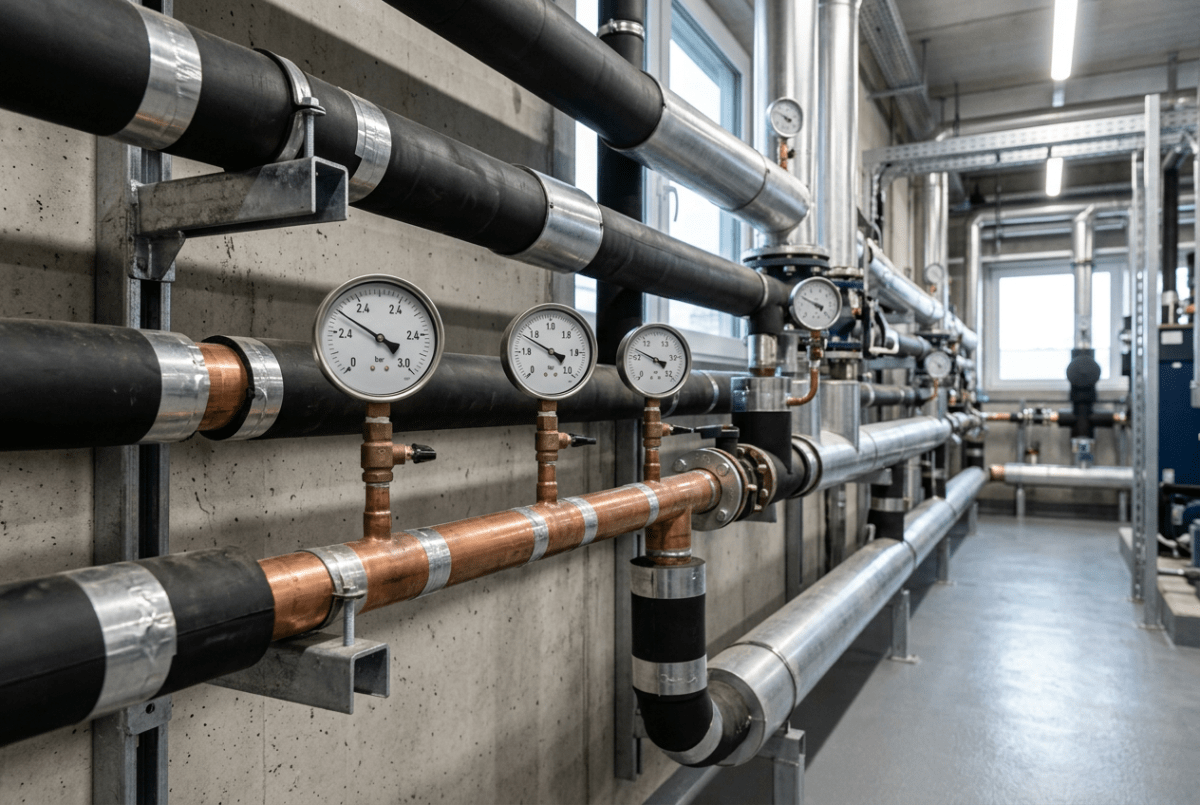

Rörnät med tryckmätare i undercentral
Rätt rördimension är en balans mellan investeringskostnad, pumpenergi och ljudkrav.

Utgångspunkten: flödet

Dimensioneringen börjar alltid i det flöde kretsen ska transportera. För en värmekrets ges flödet av effekten och den valda temperaturdifferensen:

q (l/h) = P (W) / (1,16 × ΔT)

Valet av ΔT är i sig ett projekteringsbeslut med stora konsekvenser: ett högre ΔT halverar flödet vid en fördubbling, vilket minskar rördimensioner och pumpenergi – men ställer krav på värmeavgivarnas dimensionering och på systemets injustering. Radiatorsystem projekteras ofta med ΔT 10–20 K, golvvärme med 5–10 K och fjärrvärmens primärsida med väsentligt högre differenser.

Friktionstryckfallet: Darcy–Weisbach

Tryckfallet i en rak rörsträcka beskrivs av Darcy–Weisbachs ekvation:

Δp = f × (L/d) × (ρ × v²/2)f = friktionsfaktor · L = rörlängd (m) · d = innerdiameter (m) · ρ = densitet (kg/m³) · v = medelhastighet (m/s)

Friktionsfaktorn beror på strömningsregimen, som avgörs av Reynolds tal:

Re = v × d / ν

Vattnets kinematiska viskositet ν varierar kraftigt med temperaturen – cirka 1,31·10⁻⁶ m²/s vid 10 °C men bara cirka 0,47·10⁻⁶ m²/s vid 60 °C. Samma krets har alltså märkbart lägre tryckfall varm än kall, vilket är värt att minnas vid provning.

I turbulent strömning (Re > ca 4 000), som gäller i praktiskt taget alla distributionsledningar, bestäms friktionsfaktorn av Colebrook–Whites ekvation, där rörets relativa råhet k/d ingår. Ekvationen är implicit och löses iterativt eller via explicita approximationer; i praktiken används beräkningsprogram eller tryckfallsdiagram, men ingenjören bör känna sambanden för att kunna granska resultaten.

Rörmaterial

RörmaterialRåhet k (mm), nytt rör
Koppar, dragen≈ 0,0015
PEX / PE / plaströr≈ 0,0015–0,007
Stålrör, svetsat/gängat≈ 0,045
Stålrör, äldre/korroderat0,1–1 eller mer

Notera att åldrade stålrör kan ha mångdubbelt högre råhet än nya – en vanlig felkälla när befintliga system kompletteras utifrån kataloger för nya rör.

Engångsmotstånd

Böjar, T-stycken, ventiler och apparater ger lokala tryckfall som beräknas med motståndstal ζ:

Δp = ζ × ρ × v²/2

Alternativt anges komponenters kapacitet som Kv-värde, varvid tryckfallet ges av:

Δp = (q / Kvq i m³/h, Δp i bar

I klena, komponenttäta system kan engångsmotstånden dominera helt över friktionstryckfallet – en schablonmässig procentpåläggning på rörfriktionen är därför olämplig i annat än grova överslag.

Dimensioneringskriterier

Dimensioneringen är en optimering under flera bivillkor. De kriterier som normalt styr är:

  • Specifikt tryckfall (R-värde): för värmesystemens distributionsledningar används ofta riktvärdet 50–100 Pa/m; högre värden kan accepteras i korta stråk, lägre bör eftersträvas i långa huvudledningar där pumpenergin ackumuleras.
  • Hastighet och ljud: i bostadsnära ledningar hålls hastigheten ofta under cirka 1 m/s för värme; i tappvattennät begränsas hastigheten både av ljud- och erosionsskäl, med lägre gränser i distributionsledningar än i korta kopplingsledningar.
  • Minimihastighet: för låga hastigheter ger problem med luftavskiljning och partikeltransport – luft ska kunna föras till avskiljare och smuts till filter.
  • Ekonomi: pumpeffekten växer med kuben på flödeshastigheten i ett givet rör; en dimension större rör kostar mer i inköp men kan spara mångfalt i drift över 30–50 års livslängd.

Genomräknat exempel

Uppgift

En värmekrets ska överföra 20 kW vid ΔT = 10 K. Vald rörtyp är kopparrör. Bestäm lämplig dimension.

q = 20 000 / (1,16 × 10) ≈ 1 720 l/h ≈ 0,48 l/s
  • Prova Cu 28×1,2 (d ≈ 25,6 mm): hastigheten blir v = q/A ≈ 0,93 m/s och det specifika tryckfallet vid 60 °C hamnar kring 300–350 Pa/m – klart över riktvärdet.
  • Prova Cu 35×1,5 (d = 32 mm): v ≈ 0,60 m/s, Re ≈ 40 000 och R ≈ 110–130 Pa/m. Det är acceptabelt för måttliga ledningslängder; för ett långt huvudstråk väljs hellre nästa dimension.

Slutsatsen illustrerar principen: den minsta dimension som klarar samtliga kriterier – inte den minsta som fysiskt rymmer flödet.

Sammanfattning

Det viktigaste i korthet
  • Flödet beräknas ur effekt och ΔT – valet av ΔT styr hela dimensioneringen.
  • Friktionsberäkning enligt Darcy–Weisbach med realistiska råhetsvärden – åldrade stålrör kan ha mångdubbelt högre råhet än nya.
  • Summera engångsmotstånden fullständigt; i komponenttäta system dominerar de.
  • Dimensionera mot R-värde (50–100 Pa/m), hastighet och ljud – och räkna vid rätt medietemperatur.
  • Varje onödig Pascal i tryckfall är pumpenergi som betalas varje driftstimme i decennier.
