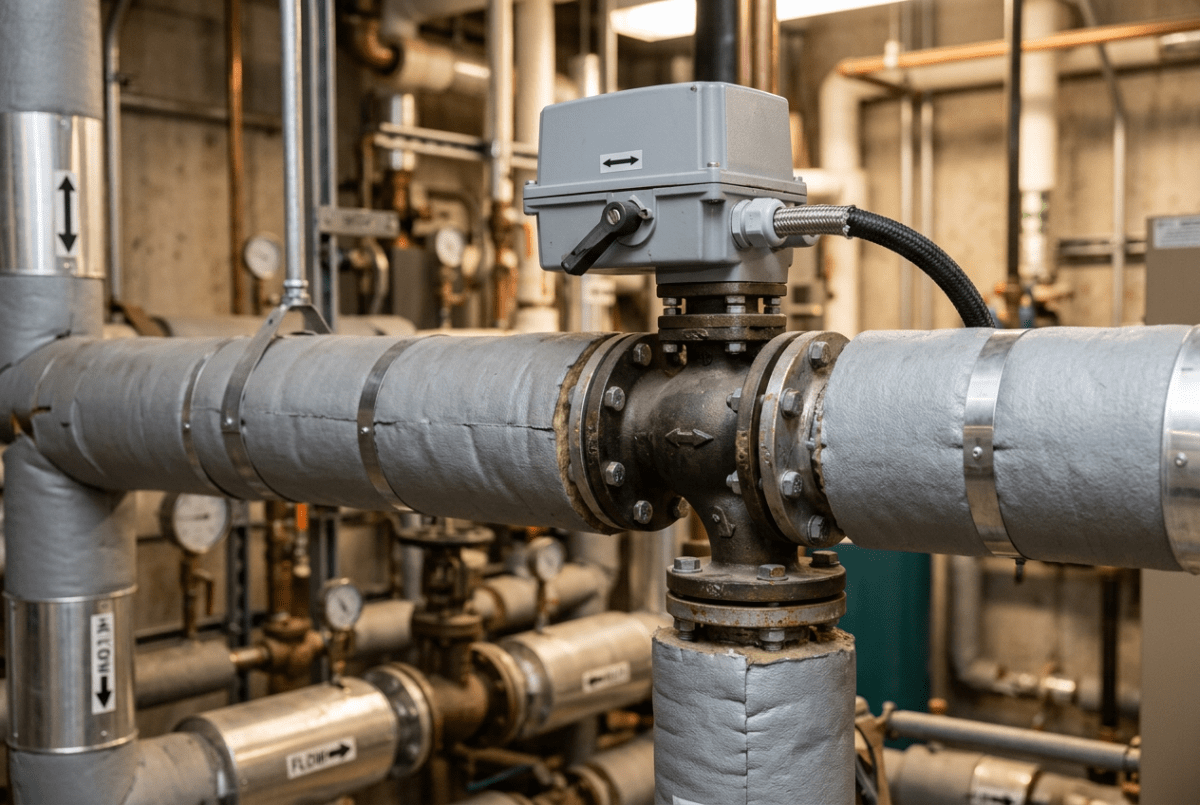

Styrventilen är reglerkretsens ställdon mot det hydrauliska systemet, och dess dimensionering avgör om reglering över huvud taget är möjlig. En för stor ventil arbetar nästan stängd, pendlar och sliter ut sig; en för liten stryper kapaciteten. Nyckelbegreppen är Kv-värde, ventilauktoritet och karakteristik – och de hänger ihop.
Kv-värdet
En ventils kapacitet anges som Kv: flödet i m³/h vid 1 bars tryckfall över ventilen. Sambandet mellan flöde och tryckfall är kvadratiskt:
Kvs är ventilens Kv vid fullt öppet läge. Dimensioneringen innebär att beräkna erforderligt Kv ur projekterat flöde och det tryckfall som avsätts åt ventilen, och därefter välja närmaste standard-Kvs – som regel närmast under det beräknade värdet, eftersom nästa steg uppåt snabbt urholkar auktoriteten.
Ventilauktoritet
Auktoriteten β beskriver hur stor andel av den reglerade kretsens totala tryckfall som ligger över ventilen i fullt öppet läge:
När ventilen stänger sjunker flödet, kretsens övriga tryckfall minskar med kvadraten på flödet och allt större del av differenstrycket lägger sig över ventilen. En ventil med låg auktoritet får därför nästan ingen flödesändring under större delen av sitt lyft – hela regleringen trängs ihop mot stängt läge, med pendling och instabilitet som följd.
Praxis är att eftersträva β ≥ 0,5 och aldrig understiga cirka 0,3. Det betyder konkret att styrventilen medvetet ska "kosta" tryckfall: en ventil som inte märks i tryckfallsberäkningen kan inte heller reglera.
Karakteristik
Ventilens inbyggda karakteristik beskriver sambandet mellan lyft och Kv. De två huvudtyperna är linjär och likprocentig (EQM), där den likprocentiga ger samma procentuella Kv-ändring per lyftenhet.
Poängen syns först i den resulterande karakteristiken – sambandet mellan lyft och avgiven effekt i kretsen. Värmeöverförare som radiatorer och växlare har själva en starkt olinjär effekt–flödeskurva (stor effektökning vid små flöden, avtagande därefter). En likprocentig ventil med god auktoritet linjäriserar denna kurva, så att regulatorn möter ungefär samma förstärkning över hela arbetsområdet. Linjär karakteristik reserveras för tillämpningar med i huvudsak linjär last, exempelvis shuntgruppers blandningsreglering på den konstantflödiga sidan.
Övriga urvalsparametrar
- Reglerområde (rangeability): kvoten Kvs/Kv,min anger hur långt ned ventilen kan reglera kontrollerat – viktigt i kretsar med stora dellastandelar.
- Läckageklass: täthet i stängt läge enligt klassindelning; avgörande i växlarkretsar där läckflöde ger smygande energiöverföring.
- Tryckfall och kavitation: höga tryckfall i kombination med hög temperatur kan ge kavitation och erosion; kontrollera tillverkarens gränsvärden.
- Ställdonets upplösning och stängkraft: ska matcha ventil och differenstryck – ett ställdon som inte orkar stänga mot maximalt pumptryck är ett latent fel.
Genomräknat exempel
En växlarkrets har projekterat flöde 2,5 m³/h. Kretsens rör, växlare och don ger 20 kPa variabelt tryckfall vid fullt flöde. Välj styrventil med god auktoritet.
- Sätt av lika mycket tryckfall åt ventilen som åt kretsen, Δpventil = 20 kPa = 0,20 bar, vilket ger β = 0,5:
Kv = 2,5 / √0,20 ≈ 5,6 → välj Kvs 5,0–6,3
- Med Kvs 6,3 blir verkligt ventiltryckfall (2,5/6,3)² ≈ 0,16 bar och β ≈ 0,44 – godtagbart.
- Väljs i stället Kvs 10 sjunker ventiltryckfallet till 0,06 bar och β till cirka 0,24: ventilen kommer att arbeta på de sista procenten av sitt lyft och reglera dåligt.
Exemplet visar den vanligaste felmekanismen i fält – "en storlek större för säkerhets skull" är i reglersammanhang en försämring.
Sammanfattning
- Dimensionera i tre steg: bestäm flödet, avsätt medvetet tryckfall så att auktoriteten hamnar kring 0,5, och välj karakteristik efter lastens olinjäritet.
- Kontrollera rangeability, läckageklass och ställdon.
- Tryckoberoende ventiler (PICV) kan köpa sig fria från auktoritetsproblemet.
- För konventionella styrventiler gäller: ett väl valt Kvs är skillnaden mellan reglering och pendling.
