Pumpval och systemkurvor

Driftpunkt, affinitetslagar och styrprinciper för cirkulationspumpar – samt kontrollpunkterna mot kavitation.

R
Rafid Kadhim
Pumpval och systemkurvor

Cirkulationspumpen är en av fastighetens största kontinuerliga elförbrukare, och dess dimensionering styr både funktion och driftskostnad i decennier. Ändå väljs pumpar ofta med staplade säkerhetsmarginaler. Här är sambanden – systemkurva, pumpkurva, affinitetslagar och styrprinciper – samt kontrollpunkterna mot kavitation.

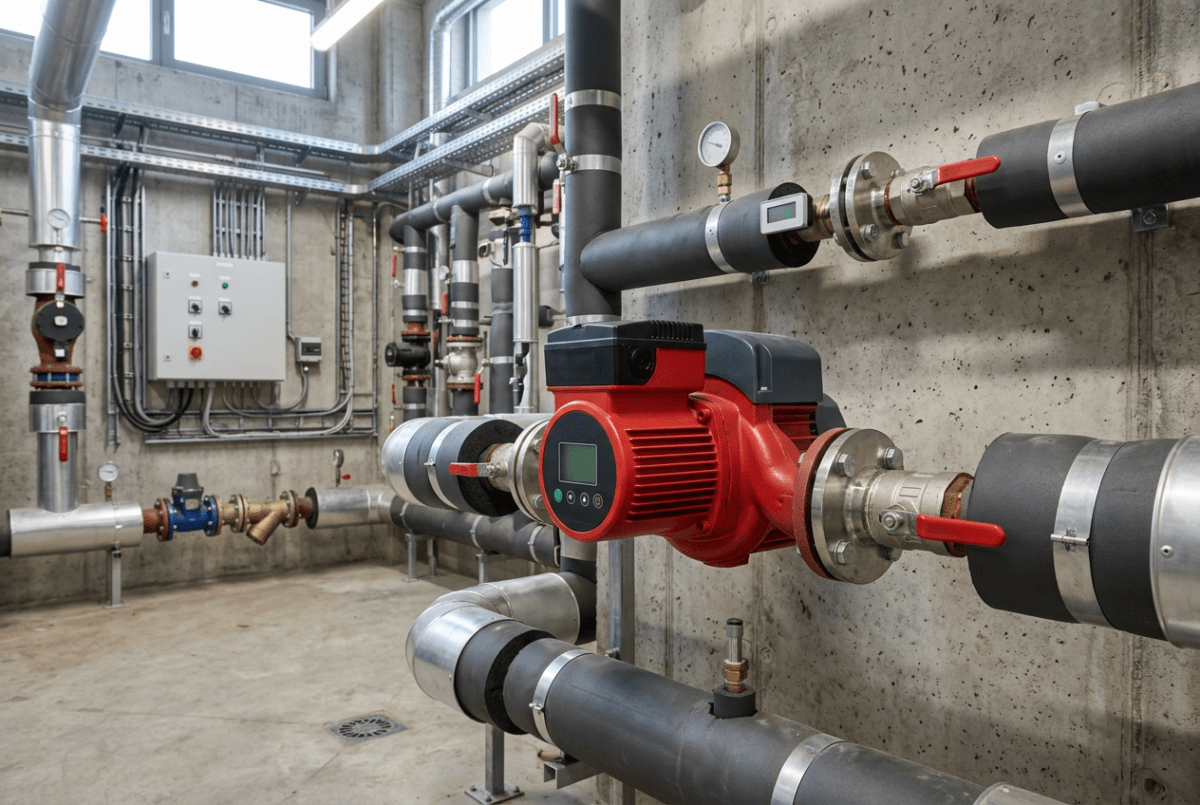

Cirkulationspump i undercentral
Driftpunkten är skärningen mellan pumpkurva och systemkurva – och den ska hamna nära pumpens bästa verkningsgrad.

Systemkurvan

Ett slutet cirkulationssystem saknar statisk lyfthöjd; pumpens uppgift är enbart att övervinna friktions- och engångsmotstånd. Eftersom dessa växer kvadratiskt med flödet beskrivs systemet av:

Δpsystem = k × q²

Konstanten k ges av tryckfallsberäkningen vid dimensionerande flöde. Pumpens driftpunkt är skärningen mellan denna kurva och pumpkurvan – och det första kvalitetskravet är att driftpunkten hamnar i pumpens rekommenderade område, nära bästa verkningsgradspunkt. En pump vald "med marginal" hamnar till höger eller vänster om detta område, med sämre verkningsgrad, högre ljud och ökat slitage som följd.

Affinitetslagarna

Varvtalsstyrda pumpar följer affinitetslagarna:

q ∝ n   ·   Δp ∝ n²   ·   P ∝ n³

Kubikrelationen för effekten är hela poängen med varvtalsstyrning: 20 procent lägre flöde kostar i idealfallet endast hälften av effekten. Den förklarar också varför överflöden är så dyra – ett system som av slentrian körs med 30 procent för högt flöde drar mer än dubbel pumpeffekt mot behovet, utan motsvarande komfortnytta, och försämrar dessutom avkylningen.

Dimensioneringsgången

  1. Bestäm dimensionerande flöde ur effekt och ΔT: q = P/(1,16 × ΔT).
  2. Beräkna erforderlig uppfordringshöjd som tryckfallet genom indexkretsen – den mest missgynnade vägen – inklusive apparater, ventiler och styrventilernas avsatta tryckfall. Addera inte schablonmarginaler ovanpå redan försiktiga delposter.
  3. Välj pump vars kurva skär systemkurvan nära bästa verkningsgrad, och kontrollera reglerområdet nedåt mot förväntad minlast.
  4. Verifiera efter injustering: uppmätt driftpunkt ska dokumenteras, och pumpens börvärde trimmas tills indexkretsen precis försörjs.

Styrprinciper

StyrprincipLämplig närKommentar
Konstant varvtalKonstantflödessystem, små kretsarEnkel, men följer inte lasten
KonstanttryckTryckfall dominerat av kretsarna (korta nät)Håller Δp vid pump oavsett flöde
Proportionellt tryckTryckfall dominerat av distributionen (långa nät)Sänker Δp vid dellast – lägst energi
Extern styrning (Δp-givare i nät / temperatur)Stora nät, kylsystem, VVCPlacera givaren nära indexkretsen

I nät med tvåvägsventiler och variabelt flöde är proportionellt tryck eller styrning mot differenstrycksgivare ute i nätet i regel de energimässigt korrekta valen; konstanttryck vid pumpen kompenserar inte för att ledningstryckfallet försvinner vid dellast.

Kavitation och NPSH

Även i värmesystem ska sugsidans tryck kontrolleras. Kavitation uppstår när det absoluta trycket vid pumphjulet faller under vattnets ångbildningstryck – en risk som växer med temperaturen, eftersom ångbildningstrycket vid 90 °C redan är cirka 0,7 bar absolut. Villkoret är:

NPSHtillgängligt > NPSHerfordrat + marginal (≈ 0,5 m)

I praktiken säkras detta genom att expansionskärlets anslutning – systemets tryckhållningspunkt – placeras på pumpens sugsida och att förtryck och påfyllningstryck väljs korrekt. En pump som skramlar "som grus" vid hög temperatur är ett tryckhållningsfel, inte ett pumpfel.

Vanliga fel

  • Staplade marginaler i flera led (flöde, tryckfall, pumpval) som tillsammans ger en pump 50–100 procent för stor.
  • Pump som ersätts "lika mot lika" vid utbyte trots att systemet byggts om och behöver ny beräkning.
  • Konstanttryckstyrning i långa distributionsnät, där proportionellt tryck hade halverat dellastenergin.
  • Δp-givare placerad vid pumpen i stället för ute vid indexkretsen i stora nät.

Sammanfattning

Det viktigaste i korthet
  • Pumpdimensionering är systemkurva mot pumpkurva: räkna flödet ur effekt och ΔT, tryckfallet genom indexkretsen utan slentrianmarginaler.
  • Lägg driftpunkten nära bästa verkningsgrad och välj styrprincip efter var tryckfallet finns.
  • Affinitetslagarnas kubikrelation gör varje överflöde dyrt – injustering och korrekt börvärde är pumpens mest lönsamma tillbehör.

Behöver du komponenter till projektet – ventiler, expansionssystem, värmeväxlare eller mätutrustning? Flowingo levererar till projekterande konsulter och installatörer i hela Sverige.

Vanliga frågor om ämnet

Använd formeln q = P / (1,16 × ΔT) där P är effektbehovet i kW och ΔT är framlednings- och returtemperaturskillnaden i Kelvin. Resultatet ger flödet i l/s. Undvik att lägga på schablonmarginaler ovanpå redan försiktiga delposter – staplade marginaler ger erfarenhetsmässigt en pump som är 50–100 procent för stor, med sämre verkningsgrad och högre driftkostnad som följd.

Konstanttryck håller differenstrycket vid pumpen oförändrat oavsett flöde – lämpligt i korta nät där trycket domineras av kretsarna. Proportionellt tryck sänker Δp i takt med sjunkande flöde och passar långa distributionsnät där ledningstrycket utgör en stor del. I stora nät med tvåvägsventiler kan proportionellt tryck typiskt halvera dellastenergin jämfört med konstanttryck.

Enligt affinitetslagarna är pumpeffekten proportionell mot varvtalet i kubik. Det innebär att 20 procent lägre flöde i idealfallet kostar ungefär hälften av eleffekten. Omvänt drar ett system som körs med 30 procent för högt flöde mer än dubbel pumpeffekt mot det faktiska behovet – utan motsvarande komfortnytta. Det gör injustering och korrekt börvärde till de lönsammaste åtgärderna i ett värmesystem.

Ja, risken finns särskilt vid hög systemtemperatur. Vid 90 °C är ångbildningstrycket redan cirka 0,7 bar absolut, vilket ger liten marginal om sugsidestrycket är lågt. Kontrollera att NPSH tillgängligt överstiger pumpens NPSH erfordrat med minst cirka 0,5 m marginal. Säkra sugsidestrycket genom att placera expansionskärlets anslutning på pumpens sugsida och ställ in förtryck och påfyllningstryck korrekt.

Givaren bör placeras ute i nätet, nära indexkretsen – den mest missgynnade vägen. Om givaren sitter vid pumpen fångar den inte upp att ledningstrycket försvinner vid dellast, och pumpen arbetar i onödan mot ett tryck som inte behövs. Felplacerad givare är ett vanligt fel som direkt försämrar energiprestanda och kan ge överflöde i nära belägna kretsar.

Ja, om systemet har byggts om – tillkommit eller tagits bort kretsar, ventiler bytts, flödesbehov förändrats – stämmer inte den ursprungliga systemkurvan längre. Att ersätta pump 'lika mot lika' utan ny beräkning riskerar att befästa en felaktig dimensionering i ytterligare ett par decennier. Gör alltid om tryckfallsberäkningen genom indexkretsen och verifiera driftpunkten efter injustering.
