Injustering av större värmesystem

I större fastigheter är injusteringen inte en engångsåtgärd utan en systemarkitektur: valet mellan statisk balansering, differenstrycksreglering och tryckoberoende ventiler avgör hur systemet beter sig vid dellast – vilket är det tillstånd anläggningen befinner sig i under nästan hela året. Den här artikeln går igenom beräkningsgrunderna, metoderna och de vanligaste projekteringsfelen.

Problemet: vattnets minsta motstånd

Utan flödesbegränsning fördelar sig flödet i ett rörnät omvänt mot kretsarnas motstånd: närliggande kretsar med korta ledningsvägar övermatas, avlägsna undermatas. Konsekvensen är inte bara komfortklagomål – övermatade kretsar ger höga returtemperaturer och tvingar upp framledningstemperatur och pumpflöde för att de undermatade ska nå börvärde.

Eftersom pumpeffekten växer med i princip kuben på flödet, och varje grad onödig framledningstemperatur försämrar värmepumpars COP och fjärrvärmens avkylning, är obalans alltid också en energi- och kostnadsfråga.

Beräkningsgrunden

Injusteringen utgår från projekterade flöden per krets, beräknade ur effektbehov och systemets ΔT:

Varje strypventil beskrivs av sitt K_v-värde, sambandet mellan flöde och tryckfall:

Förinställningen av en radiator- eller balanseringsventil är i praktiken valet av det K_v som ger projekterat flöde vid det differenstryck ventilen förväntas arbeta över. Projektören ska därför alltid redovisa förinställningsvärden per ventil – en injustering utan beräknade börvärden är gissning med mätinstrument.

Statisk balansering och proportionalitetsmetoden

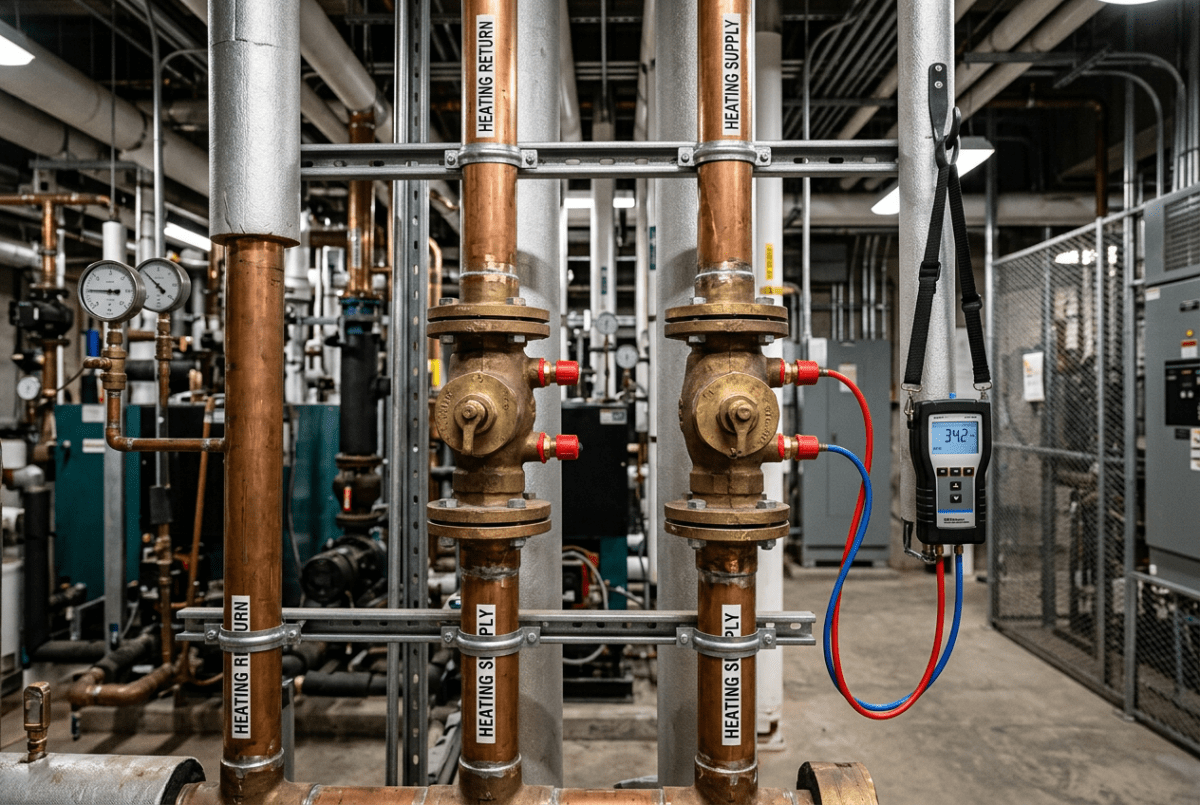

Klassisk statisk injustering utförs med balanseringsventiler med mätuttag på stammar och grenar. Fältarbetet följer i regel proportionalitetsmetoden: kretsarna på en gren ställs först in så att deras flöden får rätt inbördes förhållande (samma procent av projekterat flöde), varefter grenens partnerventil justerar den absoluta nivån.

Metoden arbetar systematiskt från de mest missgynnade kretsarna – indexkretsen lämnas fullt öppen – och avslutas med att pumpens tryck trimmas så att indexkretsen precis når sitt flöde. Resultatet dokumenteras i injusteringsprotokoll med uppmätta flöden, differenstryck och inställningsvärden.

Begränsningen är att statisk balansering bara är exakt vid den last den utförts för. När termostat- och styrventiler stänger vid dellast stiger differenstrycken över de kretsar som fortfarande är öppna, med övermatning, ljud och pendlande reglering som följd.

Dynamiska metoder

• Differenstrycksregulatorer (STAP-typ) på stammar eller grenar håller ett konstant differenstryck över sin gren oavsett last. Termostatventilerna arbetar då alltid i sitt avsedda tryckområde, vilket eliminerar dellastproblemen och begränsar ljudrisken.
• Tryckoberoende styrventiler (PICV) kombinerar flödesbegränsare, differenstrycksregulator och styrventil i en enhet. Kretsens maxflöde ställs direkt på ventilen och hålls oberoende av trycket i nätet – ventilauktoriteten blir i praktiken 1, och traditionell stambalansering kan i stora delar utgå. Priset är högre komponentkostnad och krav på ett lägsta tillgängligt differenstryck över ventilen.
• Termostatventiler med förinställning kvarstår som finfördelningen på radiatornivå även i dynamiskt balanserade nät – förinställningarna ska beräknas, inte lämnas på fabriksläge.

Pumpen är en del av injusteringen

En injustering är inte klar förrän pumpens styrning setts över. Proportionell tryckstyrning passar distributionsnät där merparten av tryckfallet ligger i ledningarna; konstanttryck passar när tryckfallet domineras av kretsarna nära pumpen.

Måltillståndet är att indexkretsen precis försörjs vid dimensionerande last – varje kPa därutöver är strypning som betalas i pumpenergi. Efter genomförd injustering kan även värmekurvan sänkas, vilket ofta är där den största besparingen hämtas hem.

Vanliga projekterings- och utförandefel

• Förinställningsvärden saknas i handlingarna, vilket gör entreprenadens injustering omöjlig att verifiera.
• Balanseringsventiler placerade utan raksträcka före mätuttagen, vilket ger opålitliga flödesmätningar.
• Kraftigt överdimensionerade pumpar som "löser" obalans med flöde – med hög returtemperatur och ljudproblem som följd.
• Statisk balansering i anläggningar med stor dellastvariation där differenstrycksreglering hade krävts.
• Injustering utförd före rengöring och avluftning – smuts i ventilsäten förändrar K_v-värdena.

Sammanfattning
