Dimensionering av komfortkyla

Komfortkyla har på kort tid gått från en tillvalsfråga till en av de mest efterfrågade delarna i ett modernt VVS-projekt. Klimatet blir varmare, internlasterna i moderna lokaler ökar och kraven på inneklimat skärps. Samtidigt har dimensioneringen länge vilat på tumregler och odokumenterade schabloner. Nu ändras förutsättningarna i grunden: under 2024 till 2026 har nya inomhusriktvärden, nya byggregler och för första gången ett nationellt svenskt underlag för dimensionerande sommarklimat introducerats.

Varför frågan blivit akut

Sverige är Europas största fjärrkyleland, och kyla är den del av installationssektorn som växer snabbast. Fram till helt nyligen saknades dock ett gemensamt svenskt underlag för vilket sommarklimat en kylanläggning skulle dimensioneras mot. I praktiken använde många projektörer antagandet 27 °C och 50 procent relativ fuktighet – ett värde vars ursprung i kunskapssammanställningarna beskrivs som oklart. Det höjdes från 25 till 27 °C för ett par decennier sedan efter klagomål, utan tydlig dokumentation. Att bygga effektdimensionering på en siffra ingen riktigt kan härleda är förstås otillfredsställande.

Tre förändringar sammanfaller nu och gör kyldimensionering till en verifieringsfråga snarare än en tumregelsövning. Folkhälsomyndigheten kom 2024 med nya riktvärden för inomhustemperatur. Boverket införde 2025 funktionskrav på termiskt klimat även vid värmebölja. Och SMHI publicerade i början av 2026 ett nationellt underlag för dimensionerande utelufttillstånd. Tillsammans betyder de att projektören både har bättre indata och tydligare krav att verifiera emot.

Inomhuskraven som styr dimensioneringen

Utgångspunkten för all kyldimensionering är vilket inneklimat som ska uppnås. Här har kravbilden skärpts på flera håll samtidigt.

Folkhälsomyndighetens nya allmänna råd, som gäller från maj 2024, anger sommartid ett riktvärde på högst 26 °C lufttemperatur. För känsliga grupper – äldre, kroniskt sjuka och små barn – gäller 26 °C under hela dygnet, medan det för övriga framför allt är natten som inte bör överstiga 26 °C. Under den kalla delen av året gäller 24 °C operativ temperatur som riktvärde. Detta lägger en ny tyngd vid just höga temperaturer, som tidigare vägledning behandlade mer översiktligt.

Boverkets byggregler skärptes den 1 juli 2025 till ett funktionskrav. I rum där brukaren inte enkelt kan avbryta sin vistelse – exempelvis ett sovrum på ett äldreboende – får det termiska klimatet inte innebära en oacceptabel hälsorisk, och detta ska gälla även vid ett onormalt varmt uteklimat. Bevisbördan ligger på byggherren, som ska verifiera kravet genom beräkning eller simulering. Möjligheten att falla tillbaka på äldre byggregler upphörde den 1 juli 2026.

På standardsidan är SS-EN 16798-1 grunden. Den delar in inneklimatet i kategorier utifrån PMV- och PPD-index enligt ISO 7730. För stillasittande kontorsarbete ligger den optimala operativa temperaturen sommartid kring 22 till 23 °C, medan kategori II i praktiken tillåter upp mot 26 °C. Samma standard ligger till grund för Miljöbyggnad och andra certifieringssystem.

Det nya klimatunderlaget: SMHI:s DSUT

Den enskilt viktigaste nyheten för den som dimensionerar kyla är SMHI:s rapport 2025-47, Dimensionerande utelufttillstånd för kylanläggningar, som publicerades i februari 2026. För första gången finns ett nationellt och enhetligt underlag, framtaget med samma metodik som ASHRAE använder internationellt. Det bygger på normalperioden 1991 till 2020 och redovisar dimensionerande värden för 310 orter.

Underlaget anger tre parametrar vid tre olika percentiler av årets timmar: 99,6, 99 och 98 procent. Att välja percentil är ett medvetet projekteringsbeslut: 99,6-percentilen innebär att det dimensionerande tillståndet överskrids under ungefär 35 timmar per år, medan 99-percentilen ger en något lägre nivå och därmed en mindre anläggning som oftare når sin gräns. De tre parametrarna är torr temperatur, daggpunktstemperatur och våt temperatur – vilket är avgörande, eftersom det är daggpunkten som styr både fuktlast och kondensrisk.

Ett urval av designvärdena vid 99,6-percentilen:

Jämfört med det tidigare underlaget från VVS 2000, som byggde på perioden 1982 till 1993, är de dimensionerande nivåerna högre. SMHI anger en medelökning på 1,0 °C för torr temperatur, 1,2 °C för daggpunkt och 1,3 °C för våt temperatur. Här gör myndigheten dock en viktig reservation: skillnaden ska inte tolkas som ren klimatförändring, eftersom både metod och antal orter skiljer sig från det gamla underlaget, som byggde på bara tolv år och sexton orter.

Den praktiska slutsatsen är ändå tydlig. Schablonen 27 grader och 50 procent fuktighet fungerar hjälpligt för inlandsorter men underskattar fuktlasten i kustnära lägen. Malmö och Helsingborg har landets högsta dimensionerande daggpunkter, kring 14 till 15 °C, och det är där den latenta lasten och kondensrisken dimensionerar systemet. En inlandsort som Norrköping domineras i stället av den sensibla lasten, med en daggpunkt på under 12 °C.

Så beräknas kyleffektbehovet

Kyleffektbehovet bestäms rumsvis ur rummets värmebalans, på samma sätt som värmeeffektbehovet men med värmeöverskottet som mål. De poster som ska summeras är transmission genom klimatskalet, solinstrålning genom fönster, internlaster samt tillskott eller avlastning via ventilationen.

Internlasten är ofta den dominerande posten i moderna lokaler och består av personvärme, belysning och utrustning. Som dimensioneringspraxis används ofta ett överskott kring 30 W per kvadratmeter i kontor, men i datatäta eller tätt belagda lokaler kan siffran vara betydligt högre. En viktig detalj är att dela upp beräkningen i zoner, så att samtidigt värme- och kylbehov i olika delar av byggnaden inte felaktigt tar ut varandra.

En central poäng som ofta förbises gäller skillnaden mellan sensibel och latent kyla. Den sensibla lasten sänker luftens temperatur, medan den latenta lasten avser avfuktning. Räknar man in avfuktningsbehovet kan det totala dimensionerande kylbehovet mer än fördubblas jämfört med enbart den sensibla delen, särskilt i kustnära lägen med hög daggpunkt. Att bortse från den latenta lasten är därför ett av de vanligaste sätten att underdimensionera ett kylsystem.

Luftburen eller vattenburen kyla

Tilluft kan bära en del av kylan, men bara upp till en gräns. För att undvika drag bör tilluften inte undertempereras mer än ungefär 7 K, vilket i praktiken ger en lägsta tilluftstemperatur kring 15 °C. Samtidigt bör luftomsättningen hålla sig inom ett rimligt intervall, ungefärligt 2,5 till 8 omsättningar per timme. Om beräkningen visar att luftomsättningen måste överstiga 8 omsättningar per timme samtidigt som tilluften ligger under 15 °C, är kylbehovet för stort för att klaras med enbart luft. Då krävs vattenburen kyla via kylbafflar, kylpaneler eller fläktkonvektorer.

Dimensionering av köldbärarsidan

När kyleffekten per rum är känd dimensioneras vattensidan. Grundsambandet mellan effekt, flöde och temperaturdifferens är detsamma som på värmesidan:

En användbar tumregel för rent vatten är att effekten i kilowatt är ungefär 4,2 gånger flödet i liter per sekund gånger temperaturdifferensen i kelvin. Ju större ΔT som kan tas ut, desto lägre blir flödet, och därmed också rördimensioner och pumpenergi.

Temperaturprogram och kondens

Här skiljer sig kyla från värme på en avgörande punkt: köldbärartemperaturen får inte understiga rummets daggpunkt, för då bildas kondens. Vid 25 °C rumstemperatur och 50 procent relativ fuktighet ligger daggpunkten på 14 °C, vilket innebär att kondens fälls ut på varje yta som är kallare än så. Av det skälet dimensioneras torra kylavgivare som bafflar och paneler normalt med en framledningstemperatur kring 14 °C, ofta med programmet 14/17 eller 15/18 °C.

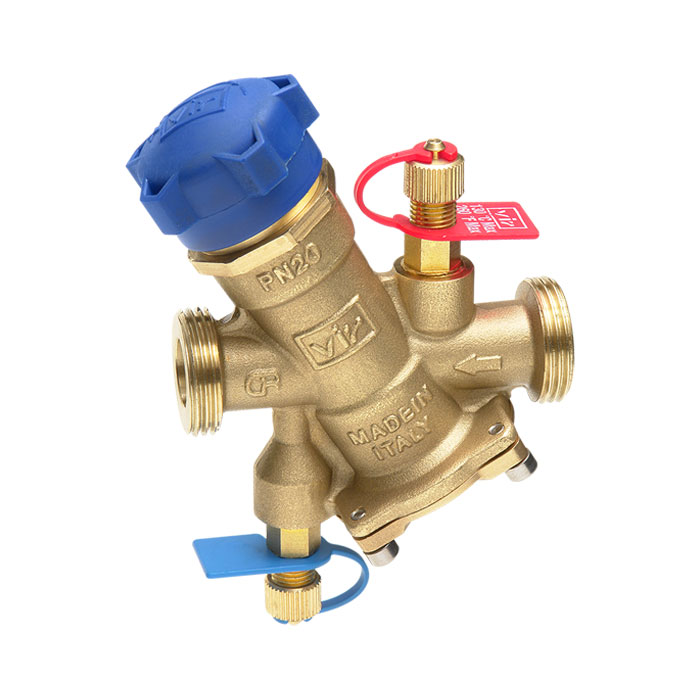

Bafflar arbetar dessutom med litet ΔT, ibland så lågt som 3 K, vilket ställer höga krav på flödesregleringen. Ett statiskt injusterat system tappar lätt balansen när differenstrycket varierar, och en baffel kan då ta emot i storleksordningen en fjärdedel för mycket vatten om trycket stiger. Tryckoberoende reglerventiler löser detta genom att hålla flödet konstant oavsett tryckvariationer i nätet, vilket gör dem till standardval i välprojekterade lågflödessystem.

Kondensskyddet byggs i flera lager. En daggpunkts- eller kondensgivare på baffelns tilloppsrör stänger kylventilen om ytan närmar sig daggpunkten. Avfuktning av tilluften håller nere rummets daggpunkt. Och diffusionstät cellgummiisolering på både fram- och returledning hindrar kondens på själva rören. På fjärrkylsidan utförs centralen enligt Energiföretagens tekniska bestämmelse F:102, med målet att hålla en hög returtemperatur – eftersom det är returen som avgör hur effektivt nätet utnyttjas.

Tre återkommande fel i verkliga projekt

Fall 1: Kortslutning och dålig avkylning i fjärrkyla

Ett vanligt fel enligt Göteborg Energis handbok för effektiv fjärrkyla är att oproppade trevägsventiler släpper kallt vatten direkt till returen. Symptomet är att returtemperaturen följer effektkurvan i stället för att ligga stabilt högt, och vid låglast pendlar överdimensionerade styrventiler. Åtgärden är att bygga om till tvåvägsfunktion, sätta minbegränsare på varje förbrukare och frekvensstyra sekundärpumparna. Resultatet är att returen kan höjas stegvis mot 20 °C, att ΔT ökar med runt 9 till 10 K och att flödet halveras. Ekonomin är slående: att höja ΔT från 4 till 8 K halverar flödet, medan steget från 8 till 12 K bara ger en tredjedel till.

Fall 2: Självreglerande bafflar med högre köldbärartemperatur

I ett projekt som studerats av Chalmers inom SBUF (Skanskas huvudkontor Entré Lindhagen i Stockholm) visade fältmätningar utmärkt termiskt klimat med aktiva kylbafflar. Genom att höja köldbärartemperaturen under höst, vinter och vår minskade överkylningen och behovet av daggpunktsreglering, samtidigt som frikylan kunde utnyttjas bättre och distributionsförlusterna sjönk. Lärdomen är att dimensionera för högsta möjliga köldbärartemperatur som fortfarande klarar komforten, i stället för att slentrianmässigt köra lågt.

Fall 3: Felval av kylavgivare på grund av oklar effekt

Ett kontor på Lindhagensplan i Stockholm kyldes med kyltak av plastpaneler. Ett Chalmerstest gav 83 W per enhet utan luftanslutning, vilket skulle kräva fem paneler för att motsvara en enda kylbaffel, till tre gånger högre driftkostnad. Leverantören invände att testet missade daggpunktsreglering och att luftansluten panel ger väsentligt mer. Oavsett vem som har rätt illustrerar tvisten hur avgörande korrekt effekt- och kondensdimensionering är vid val av kylavgivare, och varför man alltid bör dimensionera mot tillverkarens certifierade underlag.

Best practice i åtta steg

1. Minska lasten först. Solavskärmning, effektiv belysning och styrning av internlaster är billigare än kyleffekt och sänker hela dimensioneringen.
2. Välj dimensionerande uteklimat ur SMHI:s DSUT-underlag, med percentil efter verksamhetens krav, i stället för den gamla schablonen 27 grader och 50 procent.
3. Beräkna rumsvis, och räkna både sensibel och total last inklusive avfuktning. Separera zoner så att värme- och kylbehov inte tar ut varandra på papperet.
4. Välj systemtemperaturer säkert över daggpunkten för torr kyla, och maximera ΔT för att hålla nere flöde och pumpenergi.

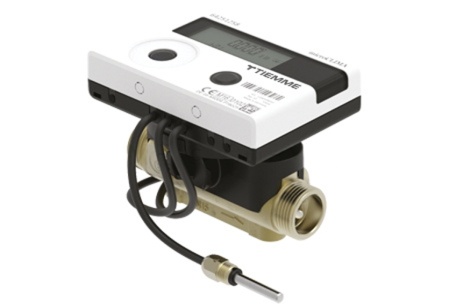

5. Dimensionera vattensidan med grundsambandet P = q × ρ × c_p × ΔT. Välj tryckoberoende ventiler i lågflödessystem och energimätare för uppföljning.
6. Bygg kondensskyddet i lager: daggpunktsgivare, avfuktad tilluft och diffusionstät isolering på både fram- och returledning.
7. Prioritera frikyla och fjärrkyla där de finns, och underbygg valet med en livscykelkalkyl mot lokala kylmaskiner.
8. Verifiera inneklimatet i dynamisk simulering mot Boverkets funktionskrav och Folkhälsomyndighetens riktvärde på 26 °C, särskilt för känsliga verksamheter.

De tre vanligaste dimensioneringsmissarna

Sammanfattar man vad som återkommer i felsökning och injustering, är det tre misstag som sticker ut.

• Att glömma den latenta lasten – vilket underdimensionerar systemet i kustnära lägen.
• Att köra baffeln så kallt att kondens fälls ut – i stället för att hålla framledningen säkert över daggpunkten och skydda med givare.
• Att låta fjärrkylan kortsluta så att returtemperaturen kollapsar, med dålig avkylning och onödigt höga flöden som följd.

Alla tre är kända, alla tre går att projektera bort, och alla tre kostar pengar varje driftstimme om de missas.

Slutsats

Kyldimensionering har länge varit det område där svensk VVS-projektering vilat på minst underlag. Med Folkhälsomyndighetens nya riktvärden, Boverkets funktionskrav och framför allt SMHI:s DSUT-data finns nu både tydligare krav och bättre indata än någonsin. För konsulten innebär det en möjlighet att lämna schablonen bakom sig och räkna på riktigt: rätt uteklimat för orten, både sensibel och latent last, temperaturprogram säkert över daggpunkten och en vattensida som maximerar ΔT. Gör man det, faller det mesta på plats, och de dyra felen med kondens, kortslutning och underdimensionering byggs bort redan på ritbordet.
