Valet av storlek på en ackumulatortank är en av de mest underskattade delarna i ett värmesystem. En för liten tank gör att systemets hela poäng går förlorad, medan en överdimensionerad tank kostar onödigt mycket och tar värdefull golvyta i anspråk. I den här guiden går vi igenom hur dimensioneringen faktiskt går till – med formler, vedertagna tumregler och de fallgropar som oftast dyker upp i praktiken.
Vad gör en ackumulatortank?
Enkelt uttryckt lagrar en ackumulatortank energi i form av varmvatten. Det låter trivialt, men innebörden är betydande: värmen kan produceras när det är billigt eller effektivt – exempelvis när pannan ändå är i drift, när elpriset är lågt eller när solen skiner på solfångarna – och tas ut precis när huset behöver den.

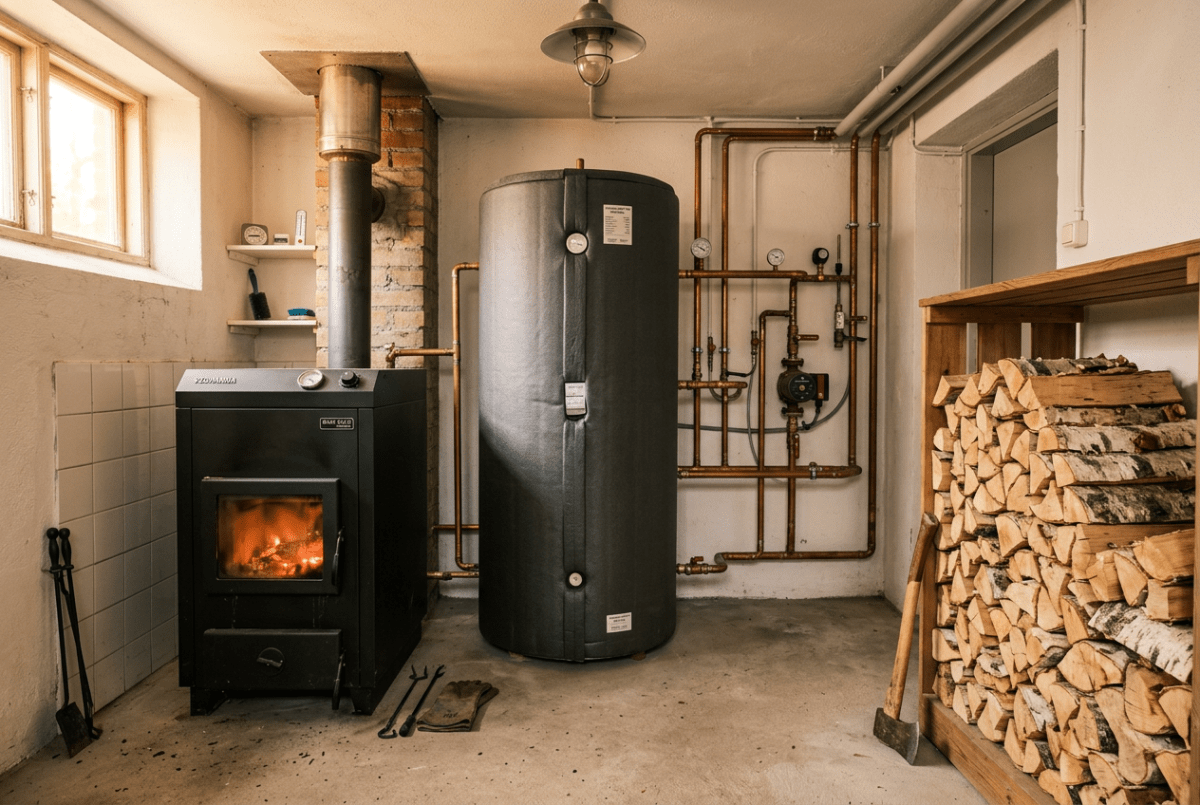

Det klassiska användningsfallet är vedpannan. En vedpanna arbetar bäst när den får brinna med full effekt under några timmar; det ger högst verkningsgrad och minst tjärbildning. Huset behöver dock sällan full effekt hela tiden. Utan ackumulatortank tvingas man antingen elda med strypt lufttillförsel, vilket försämrar förbränningen, eller elda i omgångar och acceptera temperatursvängningar däremellan. Med en ackumulatortank eldas hela vedinlägget med optimal förbränning på en gång, och huset värms sedan gradvis under dygnet.
Samma princip gäller för solfångare, för värmepumpar som styrs mot rörliga elpriser och för pelletspannor som mår bra av att undvika täta start- och stoppcykler.
Grundläggande samband
Vatten har en specifik värmekapacitet på cirka 4,18 kJ/(kg·K), eller i mer praktisk enhet 1,16 Wh/(kg·K). Det är detta värde som används i dimensioneringsberäkningar.
Grundformeln för lagrad energi i tanken lyder:
En tank på 500 liter med 80 °C i toppen och 30 °C i botten rymmer:
Det räcker för att värma ett normalstort hus i ungefär ett till två dygn under en mild vinterperiod.
Steg 1 – Bestäm energi- och effektbehovet
Innan tanken kan dimensioneras måste husets faktiska energibehov vara känt. Det finns tre huvudsakliga vägar dit.
- Alternativ A – Utgå från historisk förbrukning. Om huset har varit bebott en tid ger gamla olje-, pellets- eller elräkningar det enklaste underlaget. En liter eldningsolja motsvarar ungefär 10 kWh och ett kilo pellets cirka 4,7 kWh.
- Alternativ B – Effektbehovsberäkning. Vid nybyggnation, eller när historik saknas, beräknas husets effektbehov. En vanlig tumregel för äldre svenska hus är 60–100 W/m² uppvärmd yta vid dimensionerande vinterutetemperatur (DVUT). Välisolerade hus byggda efter mitten av 2000-talet ligger snarare på 30–50 W/m².
- Alternativ C – Graddagsmetoden. En mer precis metod är att räkna med graddagar för den aktuella orten. Graddagsdata finns hos SMHI och ger en bättre bild av det verkliga klimatet än schablonvärden.
Steg 2 – Dimensionera efter värmekälla
Det är här den egentliga dimensioneringen sker. Den centrala frågan är hur länge tanken ska räcka – och svaret beror på vilken värmekälla den betjänar.
Vedpanna
En typisk eldningssession varar 3–6 timmar. Om pannan har 25 kW effekt och eldas i 4 timmar produceras:
Tanken ska kunna lagra merparten av denna energi. Med ett ΔT på 50 °C ger det:
Det är något i överkant. I praktiken tar radiatorsystemet värme löpande redan under eldningen, så för en 25 kW-panna landar man vanligtvis på 750–1 200 liter.
Värmepump
Här är syftet ett annat: att minska antalet kompressorstarter. En kompressor som startar och stoppar för ofta slits i förtid, och tumregeln är minst 15–20 minuters drifttid per start. Om värmepumpen levererar 8 kW medan husets aktuella behov bara är 4 kW behövs en buffertvolym som tar upp effektskillnaden. Lämplig tankvolym beräknas ofta enligt:
Med 8 kW, 20 minuter (0,33 h) och ΔT 8 °C:
En tank på 300 liter är alltså en rimlig buffertvolym för en värmepump i den storleksklassen.
Solfångare
För solvärme är målet att lagra dagens produktion och använda den under kvällen och natten. Standarddimensioneringen är 50–75 liter per kvadratmeter solfångare. Med 10 m² solfångare väljs alltså en tank på 500–750 liter.
Steg 3 – Temperaturskiktning

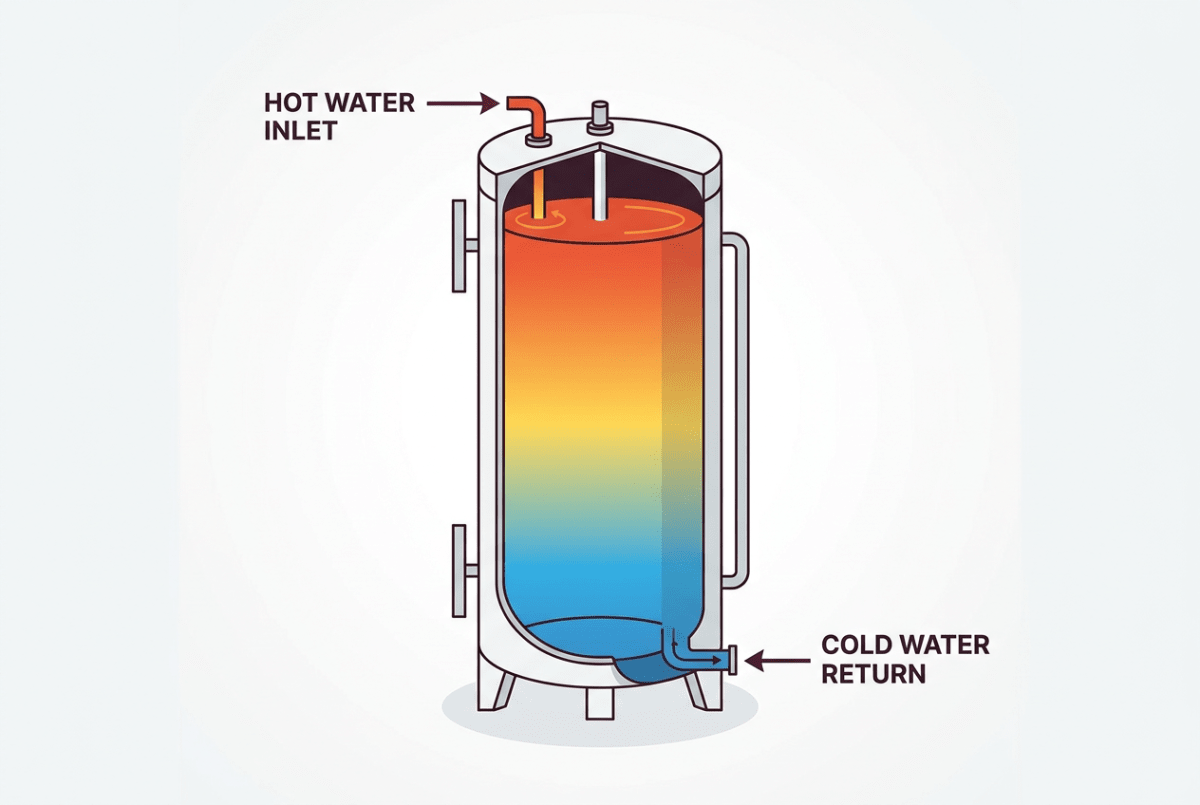

En ackumulatortank fungerar bättre ju tydligare termisk skiktning (stratifiering) som kan upprätthållas. Varmt vatten är lättare och samlas naturligt i toppen, medan kallt vatten sjunker till botten.
För god skiktning gäller att:
- in- och utlopp placeras rätt – varmt vatten tillförs i toppen och returvatten i botten,
- turbulens som blandar skikten undviks, samt
- att tanken är tillräckligt hög i förhållande till diametern – förhållandet H/D bör vara minst 2:1, gärna 3:1.
Praktiska driftstemperaturer varierar med systemtypen:
| Värmekälla | Topptemperatur | Bottentemperatur | Typiskt ΔT |
|---|---|---|---|
| Vedpanna | 80–90 °C | 30–40 °C | 45–55 °C |
| Pelletspanna | 75–85 °C | 35–45 °C | 35–50 °C |
| Solfångare (trycksatt) | 60–80 °C | 20–30 °C | 40–60 °C |
| Värmepump (lågtemp.) | 45–55 °C | 35–45 °C | 5–15 °C |
| Kombisystem | 60–80 °C | 30–45 °C | 25–50 °C |
Notera att värmepumpar arbetar med betydligt snävare temperaturintervall, vilket påverkar beräkningarna märkbart: en tank som ger 29 kWh åt en vedpanna (ΔT = 50 °C) ger endast cirka 6 kWh åt ett värmepumpsystem (ΔT = 10 °C) vid samma volym.
Steg 4 – Värmeförluster och isolering
Ingen tank är perfekt isolerad. Förlusterna genom manteln nämns sällan men spelar roll, särskilt vid längre lagringstider. De beror på yttemperaturen i förhållande till omgivningen, på isoleringens tjocklek och material samt på tankens mantelyta – en stor tank har mer yta men ett gynnsammare förhållande mellan volym och yta.
En välbyggd tank med 100 mm mineralullsisolering har typiskt förluster på 50–100 W vid 80 °C tanktemperatur och 20 °C omgivning. Över ett dygn ger det:
Det är relativt lite i förhållande till den lagrade energin – cirka 6 % av 29 kWh – men vid längre lagringstider, som säsongslagring, krävs noggrannare beräkningar. En tank med tunnare isolering kan ha dubbelt så stora förluster, 3–5 kWh per dygn, vilket faktiskt börjar synas på energiräkningen vid drift under längre perioder.
Vedertagna tumregler
Även om exakta beräkningar alltid är att föredra finns etablerade tumregler som används brett i branschen:
| Värmekälla | Riktvärde |
|---|---|
| Vedpanna | 40–80 liter per kW panneffekt |
| Pelletspanna | 15–30 liter per kW panneffekt |
| Solfångare, plana | 50–75 liter per m² solfångaryta |
| Solfångare, vakuumrör | 40–60 liter per m² solfångaryta |
| Värmepump | 20–40 liter per kW kompressoreffekt |
Riktvärdena täcker de flesta normalfall men bör verifieras med beräkningar när förutsättningarna avviker – exempelvis vid mycket täta hus med lågt effektbehov, ovanligt stora pannor eller kombinationssystem.
Kombisystem – flera värmekällor, en tank
I moderna installationer är kombisystem vanliga: solfångare tillsammans med vedpanna, eller värmepump tillsammans med elpanna. Tanken fungerar då som gemensam buffert för samtliga värmekällor. Dimensioneringen blir mer komplex, men principen är densamma. Tre saker är särskilt viktiga:
- Prioritering av temperaturzoner. I en högre tank kan solfångarslingan placeras i mellersta eller övre delen, eftersom solfångare kan nå höga temperaturer, medan värmepumpen matar in i den nedre lågtemperaturdelen. Radiatorkrets och tappvarmvatten hämtas från toppen.
- Summering av energiflöden. Om solen levererar 15 kWh per dag och vedpannan 60 kWh per eldning måste tanken klara det samlade flödet utan att skikten blandas för kraftigt.
- Temperaturkonflikter. Kombinera aldrig värmekällor utan att beakta temperaturnivåerna. En el- eller pelletspanna som värmer till 80 °C kan i praktiken blockera solvärmen – är returvattnet redan 70 °C kan solfångaren inte längre mata in energi.
Räkneexempel: komplett dimensionering för en villa
Villa med 160 m² uppvärmd yta, byggd 1975 och tilläggsisolerad 1995. Vedpanna på 20 kW nominell effekt med 85 % verkningsgrad, eldning cirka 4 timmar per dygn. Radiatorsystem med 55/45 °C framlednings- och returtemperatur, samt varmvattenberedning via slinga i tankens topp.
- Energibehov. Antagen förbrukning: 18 000 kWh/år för uppvärmning plus 3 000 kWh/år för varmvatten, totalt 21 000 kWh/år. Effektbehov vid DVUT (−15 °C): 12 kW.
- Producerad energi per eldning. Q = 20 kW × 4 h × 0,85 = 68 kWh
- Tillgängligt ΔT. Driftstemperaturer 80 °C i toppen och 35 °C i botten ger ΔT = 45 °C.
- Beräknad volym. V = Q / (c × ΔT) = 68 000 / (1,16 × 45) ≈ 1 300 liter
Kontroll mot tumregel: 20 kW × 60 liter/kW = 1 200 liter. God överensstämmelse.
Slutsats: En tank på 1 000–1 500 liter passar installationen. Med 1 000 liter klaras en full eldning plus 1–1,5 dygns buffert vid normala temperaturer; 1 500 liter ger större marginal och glesare eldningsintervall.
Praktiska aspekter vid installation
- Placering och golvbelastning. En ackumulatortank på 1 000–1 500 liter är tung – fylld väger en 1 500-literstank runt 1 600 kg. Golvets bärförmåga måste kontrolleras. Betonggolv i källare är normalt inget problem, men trägolv på bjälklag kan kräva förstärkning.
- Höjd och proportioner. Ett högt H/D-förhållande gynnar skiktningen. En tank som är 2,0 m hög med 0,9 m diameter rymmer cirka 1 270 liter och ger ett H/D-förhållande på 2,2:1 – fullt godkänt.
- Röranslutningar. Säkerställ att tanken har anslutningar på rätt höjder för samtliga kretsar. En tank med för få anslutningar, eller anslutningar på fel nivåer, begränsar möjligheterna att koppla in systemet korrekt.
- Expansionskärl och säkerhetsventil. Ackumulatortanken ingår i det slutna värmesystemet och kräver ett korrekt dimensionerat expansionskärl. Säkerhetsventilen ska vara anpassad till pannans maximala arbetstryck, vanligtvis 2,5–3 bar.
- Legionellaskydd. Om tappvarmvatten bereds via slingan i tanken och tanken tidvis håller låga temperaturer – exempelvis sommartid utan vedeldning – kan legionellaskydd behövas, antingen genom regelbunden uppvärmning till minst 60 °C eller genom en separat elpanna som sköter varmvattenberedningen.
Sammanfattning
- Dimensioneringen styrs av tre faktorer: producerad energi per session, systemets temperaturdifferens och önskad lagringstid.
- Formeln Q = m × c × ΔT är det viktigaste verktyget.
- Vedpanna i villa: vanligtvis 750–1 500 liter. Värmepump: 200–400 liter buffert. Solfångare: dimensioneras mot solfångarytan.
- Vanligaste misstagen: för liten tank, eller kombinerade värmekällor utan planerade temperaturzoner.
Ta dig tid att räkna. En korrekt dimensionerad ackumulatortank betalar sig snabbt genom lägre bränsleförbrukning, färre starter och ett jämnare inomhusklimat. Har du frågor om din specifika installation? Kontakta en behörig VVS-installatör för en bedömning av just ditt system.
