10 varianter
S63 – Kulventil, reduktionsport, ISO 228
.S63 är en kulventil avsedd för vätskesystem, med <strong>reducerad port</strong> (red
| Art. Nr | DN | Gänga | Material | Tryckklass |
|---|---|---|---|---|
| s63-38 | 38 | Invändigt gänga | DZR-mässing | 40 Bar |
| s63-48 | 48 | Invändigt gänga | DZR-mässing | 40 Bar |
| s63-11.5 | 11,5 | Invändigt gänga | DZR-mässing | 40 Bar |
| s63-6448 | 64 | Invändigt gänga | DZR-mässing | 40 Bar |
| s63-15 | 15 | Invändigt gänga | DZR-mässing | 40 Bar |
| s63-19 | 19 | Invändigt gänga | DZR-mässing | 40 Bar |
| s63-24 | 24 | Invändigt gänga | DZR-mässing | 40 Bar |
| s63-30 | 30 | Invändigt gänga | DZR-mässing | 40 Bar |
Kulventil med inbyggd vertikal filter - s.190
.Denna kulventil med inbyggt vertikalt filter möjliggör hög flödeshastighet med lågt tryckfall och
| Art. Nr | Dimension | DN | Gänga | Material | Tryckklass |
|---|---|---|---|---|---|
| s.190-50 | DN50 | 50 | ISO 228 | Stål (93) | PN30 |
| s.190-15 | DN15 | 15 | ISO 228 | Stål (93) | PN30 |
| s.190-20 | DN20 | 20 | ISO 228 | Stål (93) | PN30 |
| s.190-25 | DN25 | 25 | ISO 228 | Stål (93) | PN30 |
| s.190-32 | DN32 | 32 | ISO 228 | Stål (93) | PN30 |
| s.190-40 | DN40 | 40 | ISO 228 | Stål (93) | PN30 |
Injusteringsventil 9500/9505/9506
.Bronserad variabel orifice-statisk injusteringsventil, med testpunkter i standardutförande (Fig.
| Art. Nr | Dimension | DN | Gänga | Material | Tryckklass |
|---|---|---|---|---|---|
| 9500-40 | DN40 | 40 | ISO 228/1 | Brons | PN25 |
| 9500-50 | DN50 | 50 | ISO 228/1 | Brons | PN25 |
| 9500-10 | DN10 | 10 | ISO 228/1 | Brons | PN25 |
| 9500-15 | DN15 | 15 | ISO 228/1 | Brons | PN25 |
| 9500-20 | DN20 | 20 | ISO 228/1 | Brons | PN25 |
| 9500-25 | DN25 | 25 | ISO 228/1 | Brons | PN25 |
| 9500-32 | DN32 | 32 | ISO 228/1 | Brons | PN25 |
Kulventil höghals s30K i AZH-mässing klämringskoppling
.Kulventilen i AZH-mässing med klämringskoppling i höghals är för områden med problem med avzinkni
| Art. Nr | DN | Gänga | Material | Tryckklass |
|---|---|---|---|---|
| s30K30 | 30 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s30K38 | 38 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s30K10.5 | 10.5 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s30K48 | 48 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s30K13 | 13 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s30K15 | 15 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s30K19 | 19 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s30K24 | 24 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
Kulventil s28K i AZH-mässing klämringskoppling
.Kulventilen i AZH-mässing med klämringskoppling är för områden med problem med avzinkning då reko
| Art. Nr | DN | Gänga | Material | Tryckklass |
|---|---|---|---|---|
| s28K-40 | 40 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s28K-50 | 50 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s28K-10 | 10 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s28K-15 | 15 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s28K-20 | 20 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s28K-25 | 25 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |
| s28K-32 | 32 | Klämringskoppling enligt EN 1254-2 och NKB nr.12 | AZH-mässing (CW602N) | 16 Bar |

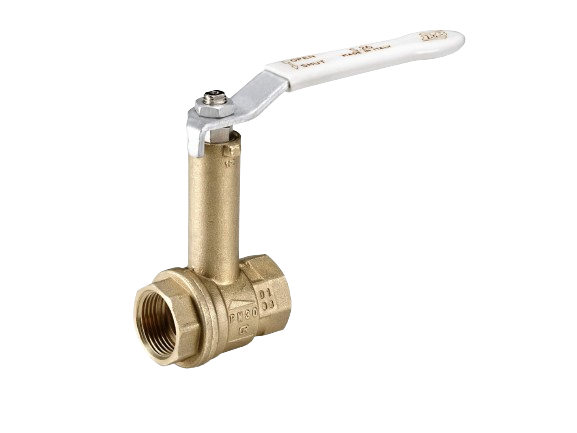

Kulventil s26FF i höghals AZH-mässing invändig gänga
.Kulventilen i höghals AZH-mässing är för områden med problem med avzinkning då rekommenderar vi a
| Art. Nr | DN | Gänga | Material | Tryckklass |
|---|---|---|---|---|
| s26FF-40 | 40 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s26FF-50 | 50 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s26FF-10 | 10 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s26FF-15 | 15 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s26FF-20 | 20 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s26FF-25 | 25 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s26FF-32 | 32 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
Kulventil s24P i höghals AZH-mässing presskoppling
.Kulventilen med presskoppling i AZH-mässing är för områden med problem med avzinkning då rekommen
| Art. Nr | DN | Gänga | Material | Tryckklass |
|---|---|---|---|---|
| s24P-50 | 50 | Presskoppling enligt EN 1254-4 DVGW godkänd | AZH-mässing (CW602N) | 16 Bar |
| s24P-15 | 15 | Presskoppling enligt EN 1254-4 DVGW godkänd | AZH-mässing (CW602N) | 16 Bar |
| s24P-20 | 20 | Presskoppling enligt EN 1254-4 DVGW godkänd | AZH-mässing (CW602N) | 16 Bar |
| s24P-25 | 25 | Presskoppling enligt EN 1254-4 DVGW godkänd | AZH-mässing (CW602N) | 16 Bar |
| s24P-32 | 32 | Presskoppling enligt EN 1254-4 DVGW godkänd | AZH-mässing (CW602N) | 16 Bar |
| s24P-40 | 40 | Presskoppling enligt EN 1254-4 DVGW godkänd | AZH-mässing (CW602N) | 16 Bar |
Kulventil s21S i höghals AZH-mässing lödkoppling
.Kulventilen i höghals AZH-mässing är för områden med problem med avzinkning då rekommenderar vi a
| Art. Nr | DN | Gänga | Material | Tryckklass |
|---|---|---|---|---|
| s21S-32 | 32 | Lödkoppling till NS1759 och ISO 2016 | AZH-mässing (CW602N) | 16 Bar |
| s21S-40 | 40 | Lödkoppling till NS1759 och ISO 2016 | AZH-mässing (CW602N) | 16 Bar |
| s21S-10 | 10 | Lödkoppling till NS1759 och ISO 2016 | AZH-mässing (CW602N) | 16 Bar |
| s21S-50 | 50 | Lödkoppling till NS1759 och ISO 2016 | AZH-mässing (CW602N) | 16 Bar |
| s21S-15 | 15 | Lödkoppling till NS1759 och ISO 2016 | AZH-mässing (CW602N) | 16 Bar |
| s21S-16 | 16 | Lödkoppling till NS1759 och ISO 2016 | AZH-mässing (CW602N) | 16 Bar |
| s21S-20 | 20 | Lödkoppling till NS1759 och ISO 2016 | AZH-mässing (CW602N) | 16 Bar |
| s21S-25 | 25 | Lödkoppling till NS1759 och ISO 2016 | AZH-mässing (CW602N) | 16 Bar |
Kulventil s20MF i (AZH) avzinkningshärdig mässing
.Den invändig-utvändigt gängade kulventilen är för områden med problem med avzinkning då rekommend
| Art. Nr | DN | Gänga | Material | Tryckklass |
|---|---|---|---|---|
| s20MF-32 | 32 | In- och utvändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 |
| s20MF-40 | 40 | In- och utvändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 |
| s20MF-8 | 8 | In- och utvändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 |
| s20MF-50 | 50 | In- och utvändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 |
| s20MF-10 | 10 | In- och utvändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 |
| s20MF-15 | 15 | In- och utvändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 |
| s20MF-20 | 20 | In- och utvändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 |
| s20MF-25 | 25 | In- och utvändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 |
Kulventil s20FF i (AZH) avzinkningshärdig mässing
.Den invändig gängade kulventilen är för områden med problem med avzinkning då rekommenderar vi at
| Art. Nr | DN | Gänga | Material | Tryckklass |
|---|---|---|---|---|
| s20FF-32 | 32 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s20FF-40 | 40 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s20FF-8 | 8 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s20FF-50 | 50 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s20FF-10 | 10 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s20FF-15 | 15 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s20FF-20 | 10 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
| s20FF-25 | 25 | Invändig gänga ISO 228-1 BSPP | AZH-mässing (CW602N) | 30 Bar |
